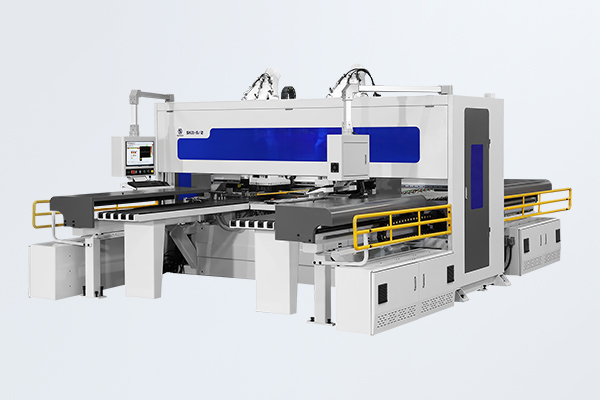

双工位六面钻、四钻包、四主轴
Double Stations 6 Sides Drilling,4 Drill Chucks, 4 Spindles.
先达智能双工位协调系统，充分发挥机械加工效率，更高效、更稳定、更柔性！效率超越一拖二钻孔线！！节省空间！！大量节省投入成本！

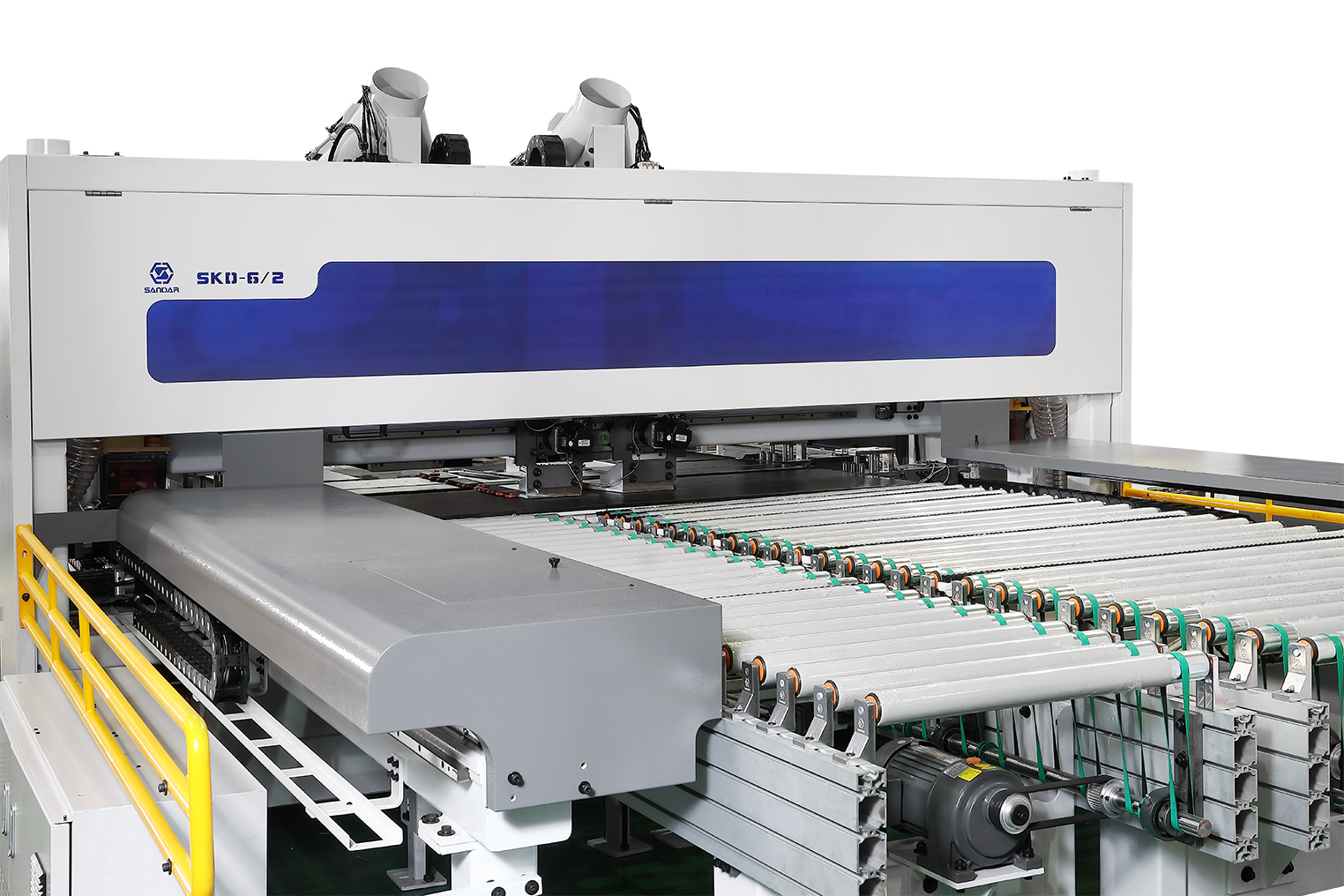

SANDAR CNC Drilling Machine SKD-6/2,designed with double working areas.Which can application for Left and right working position operation at the same time.Fully realized the machinery efficiency,more stable and flexible.working efficiency higher than two machines connection lines,save more space and input costs.
| 技术参数 |
SKD-6/2 |
| 各轴行程与最高定位速度 |
| X 轴 |
X1/X3:3800mm,130m/min
X2/X4:4500mm,130m/min
|
| Y 轴 |
Y1/Y3:2500mm,110m/min
Y2/Y4:1600mm,110m/min
|
| Z轴 |
Z1-Z4:90mm,60m/min |
| U轴 |
U1/U2:1300mm,90m/min |
| 上钻孔组合装置 |
| 钻孔装置数量 |
2个/2PCS |
| 垂直钻 |
(6X+6Y）X2 |
| 水平钻 |
（2前+2后；2左+2右）X2 |
| 钻组电机功率 |
2.2KWx2，4500rpm |
| 下钻孔组合装置 |
| 钻孔装置数量 |
2个/2PCS |
| 垂直钻 |
2组3x3矩阵分布 |
| 钻组电机功率 |
2.2KWx2，4500rpm
|
| 铣型加工主轴 |
| 铣刀数量 |
4个/4PCS |
| 加工方式 |
开槽&铣型 |
| 刀具直径 |
Ф6-Ф12（刀具可选） |
| 刀柄直径 |
1/2 |
| 主轴功率 |
3.5KW，24000rpm |
| 加工尺寸范围 |
| 板材最小宽度 |
35mm（单机）
100mm（自动连线）
|
| 板材最大宽度 |
650mm(双工位同时加工时）
1520mm（单工位加工时）
|
| 板材最小长度 |
250mm |
| 板材最大厚度 |
60mm |
| 其他参数 |
| 工作台高度 |
950mm |
| 总功率 |
47KW |
| 工作电压 |
380V，50HZ |
| 工作气压 |
0.6-0.8Mpa |
| 外形尺寸 |
6550X4000x2200mm |
| 机械重量 |
6800KG |
| 吸尘口尺寸 |
Ф200mmX2，Ф125mmX2 |
双工位六面钻、四钻包、四主轴
Double Stations 6 Sides Drilling,4 Drill Chucks,4 Spindles
