采用德国总线系统
数控六面钻、三钻包、双主轴
Adopt German Bus Control System
6 Sides Drilling,Three Drill Chucks、Double Spindles Design
机械上樑配置双轴对称双钻包
SKD-S6125可对同一工件同时进行同轴孔位的加工,双倍提升加工速度
Machinery installed with biaxial symmetric double drill chucks.
SKD-6125 can work together for processing the coaxial holes on the same work-piece,double improve the processing speed.
![垂直钻及水平钻孔总成 PC电脑控制系统](/UpLoad/2LcF0T-h0kC4SsKYLlOE7A--/Images/202110/20211015173252338379.jpg)

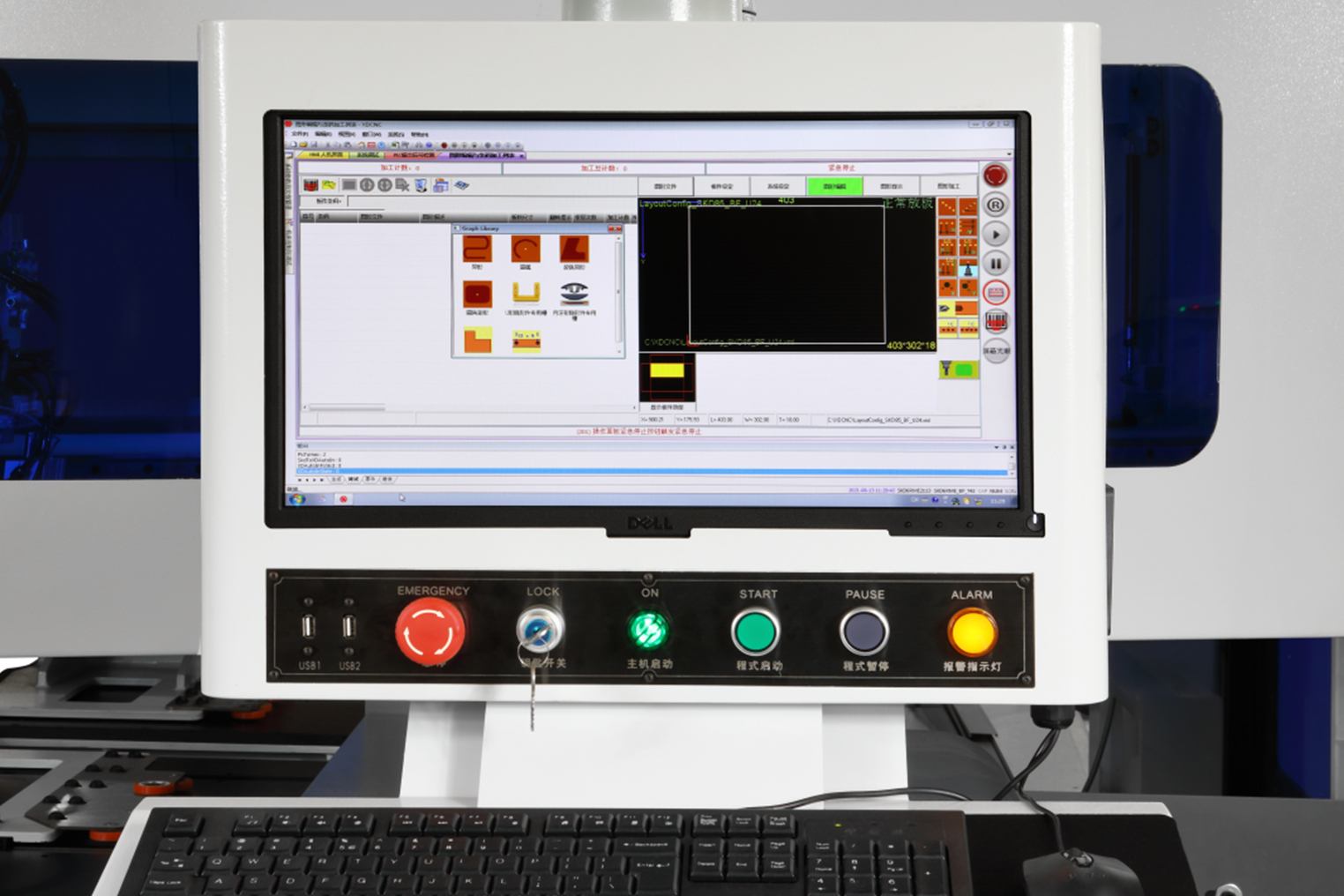

PC电脑控制系统
![](/UpLoad/2LcF0T-h0kC4SsKYLlOE7A--/Images/202406/20240611140857646986.jpg)

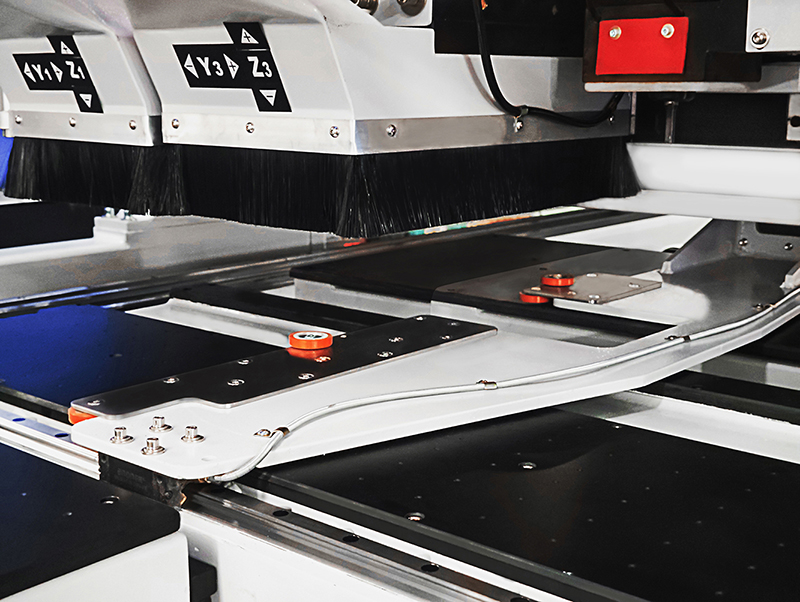

伺服控制自动侧靠装置
![](/UpLoad/2LcF0T-h0kC4SsKYLlOE7A--/Images/202406/20240611140855851127.jpg)

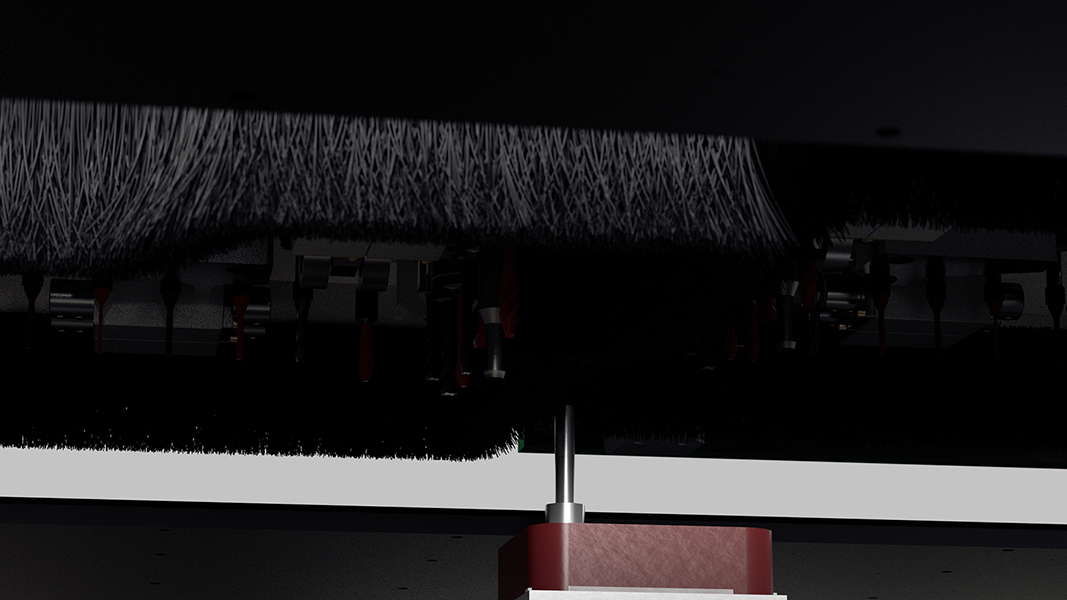

三钻包 双主轴
技术参数 |
SKD-S6125L |
各轴行程与最高定位速度 |
X 轴 |
ZX1/X2:3200mm,140m/min
|
Y 轴 |
Y1/Y3:1400mm,110m/min
Y2:1350mm,110m/min
|
Z轴 |
Z1/Z3:90mm,60m/min
Z2:70mm,60m/min
|
U轴 |
U:1200mm,90m/min |
上钻孔组合装置 |
钻孔装置数量 |
2 |
垂直钻 |
(7X+6Y)x2 |
水平钻 |
2前+2后,2左+2右 |
钻组电机功率 |
2.2KWX2,4500rpm |
下钻孔组合装置 |
垂直钻 |
3x3矩阵分布 |
钻组电机功率 |
2.2KW,4500rpm |
铣型加工主轴 |
铣刀数量 |
1上+1下 |
主轴形式 |
开槽&铣型 |
刀具直径 |
Ф6-Ф12mm(刀具可选) |
刀柄直径 |
1/2 |
加工尺寸范围 |
板材最小宽度 |
35mm
|
板材最大宽度 |
1200mm
|
板材最小长度 |
250mm
|
板材最大厚度 |
60mm
|
其他参数 |
工作台高度 |
930mm |
总功率 |
23KW |
工作电压 |
380V,50HZ |
工作气压 |
0.6-0.8Mpa |
外形尺寸 |
5350X3020x2050mm |
机械重量 |
4000KG |
吸尘口尺寸 |
Ф200mmX2, Ф125mmX1 |
三钻包、双主轴设计
Three Drill Chucks, Double Spindles Design.
